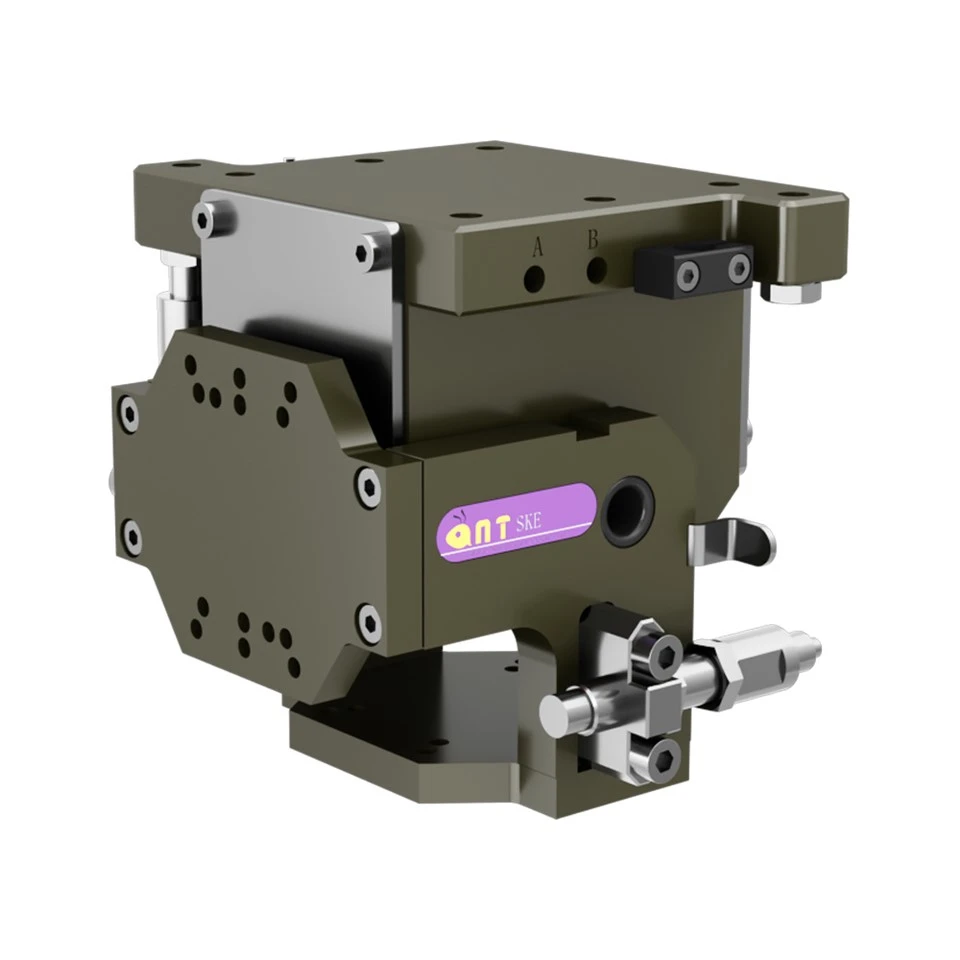

Ske High - модуль крутящего момента: Точная индексация 90 градусов для роботизированной гибкости

Спроектировано для требования задач переориентации части, требующих абсолютной повторяемости и шока - Свободное движение

Основные инженерные инновации

▌ Rack - и - передача мощности шестерни

○ Пневматические поршневые приводы Precision Gear TrainДля последовательного ротации на 90 градусов

○ Гидравлическая амортизацияУстранение End - Воздействие положения (регулировка 0,5 градусов) гранулярность)

○ Запечатанная конструкция IP64выдерживает стирание и воздействие частиц

▌industrial - Доказательница архитектуры

Модель	Крутящий момент @6bar	Повторите точность	Масса	Время цикла
SKE40	9 нм	± 0,05 градуса	1,97 кг	1.0s
SKE63	27,6 нм	± 0,05 градуса	7,2 кг	1.5s
SKE80	114,6 нм	± 0,08 градусы	21 кг	2.0s

Технические спецификации

► Угол вращения: 90 градусов (± 5 градусов регулируемых конечных точек)

► Операционное давление: 2-6 бар

► Потребление воздуха: 112-498 л/мин

► Диапазон температуры: 5-60 градусов

► Интеграция датчика: монтаж с двойной близостью

► Монтаж: стандартные интерфейсы ISO 9409-1

Критические сценарии применения

Автомобильная сборка

◆ Переключение блоков двигателя между операциями обработки

◆ Ориентация на колесный хаб для вождения роботизированного болта

◆ ЭВ -аккумуляторная перепозиция батареи (обработка SKE80.

Электроника Производство

◆ Индексирование панели печатной платы для двойного - боковой пайки

◆ Переориентация полупроводниковой пластины

◆ Переключение модуля дисплея для сборки подсветки

Автоматизация упаковки

◆ Бутылка/может вращать ориентацию перед маркировкой

◆ Выравнивание корпуса упаковки

Ook

Литейный и ковкость

◆ Литирование репозиции на станциях встряхивания

◆ Размер смазки

◆ Горячая передача части между прессами (гидравлическая амортизация предотвращает сдвиг части)

Конкурентные преимущества

Zero - отскок позиционирование: Гидравлические буферы поддерживают точность уровня Micron - после 500K+ циклов

Плотность крутящего момента: SKE80 поставляет 5,46 нм/кг - Оперказы

Обслуживание - бесплатная операция: Hard - анодированный алюминиевый корпус сопротивляется износу в абразивных средах

Защита от перегрузки: Механические остановки предотвращают повреждение при ограничениях вращения

Мгновенная интеграция: Pre - обработанные крепления датчика уменьшают время настройки на 70%

Заключение

Модуль вращения SKE переопределяет пневматическую индексацию с помощью его надежной стойки - и - привода шестерни, обеспечивая точное вращение 90 градусов с промышленным - крутящим моментом класса (максимум 114,6 нм) и абсолютной повторяемостью (± 0,05 градуса). Его интегрированная гидравлическая амортизация устраняет End - Положение Bounce - критическое для деликатных частей и высокой - автоматизации скорости - в то время как уплотнение IP64 обеспечивает надежность в суровых производственных средах. Для автомобильной, электроники и тяжелой промышленности, требующей надежной переориентации части, серия SKE устраняет сложные сервоприводы, обеспечивая более быстрый ответ и более низкие затраты на владение. Это не просто ротационный привод; Это ваше стратегическое преимущество для достижения безупречной позиционной точности посредством механической простоты.
